混气系统怎么配才准?气体质量流量计 6 道工程关口

很多工程师第一次搭混气系统时,直觉是"每一路气体装一台气体质量流量计(MFC),按比例设定流量,浓度就出来了"。按质量流量比做动态配气,这个方向本身没错;但从"流量设定对了"到"取气点拿到的浓度真的准",中间隔着六道工程关口——浓度跨度、介质切换、响应速度、湿度引入、控制策略、低浓度吸附。任何一道没想清楚,最终浓度都会偏离设定值,而且偏得没有规律。这篇文章把这六道关口按工程顺序拆开,讲清楚每一道的问题出在哪、可行的做法是什么。弗罗迈在做多路混气系统与非标定制时,同样按这个顺序过问题。

一、浓度跨度:从几个 ppm 到几个百分点,一套量程吃不下

第一道关口是浓度范围。工艺要求可能从几个 ppm 一直到几千 ppm 甚至百分点级别,横跨三四个数量级。这带来两个绕不开的事实。

第一,精度是按满量程算的。常见的标称精度是 ±1% F.S.(满量程),如果为了省成本只装一台大量程表去兼顾低浓度端,低浓度点的工作点会落到量程的百分之几,相对误差被成倍放大——量程选大表"往下压",读数漂得厉害,配出的浓度自然不稳。所以宽浓度范围必须分段,每一段配各自合适的量程,常用流量落在该段满量程的 20%~80%。

第二,稀释比不能一次拉太大。低浓度通常用"高浓度母气 + 稀释气"的做法:目标浓度=母气浓度×源路流量÷总流量。稀释比越大,源路流量越小,源路流量计的工作点越靠量程下沿,误差随之放大;母气标称浓度自身的不确定度也会等比例进入最终浓度,不因为稀释而衰减。经验上,不要指望一级稀释把浓度拉下三个数量级,分两级——先稀释到中间浓度,再稀释到目标浓度——让每一级的工作点都落在合理区间,反而更准、也未必更贵。

关于成本,要说一句实话:贵往往不是因为表多,而是因为低浓度端。流量计的价格曲线大体是两头高、中间平,低浓度段量程小、阀门口径小、对泄漏与死区更敏感,做起来更费工。分段配置不是浪费,是把精度花在真正要紧的那一段;把偶尔才用的浓度段共用一套量程,把常用浓度带做专段,是更经济的分法。

二、混气系统的多路与介质切换:真正的对手是残留,不是配比公式

混气系统的第二道关口是"换气"。路数一多,不可避免要面对两类介质共存:常规气与腐蚀性气体,甚至含湿、易凝结的气体。

先说材料。介质决定通气材质与密封件,这是选型的硬规矩:含腐蚀性组分的气路,腔体、密封、管件要按介质单独适配,并且尽量独立成路,不要与常规气共用管段——共用段本身就是交叉污染源,腐蚀性介质残留在共用段里,还会反过来侵蚀常规气路的部件。

再说残留。切换气体时,真正的对手不是配比公式,而是残留:死体积里的旧气、阀座与接头缝隙里的滞留、管壁上吸附的上一路介质。如果目标浓度是低浓度——比如 10 ppm——而上一路气体在这套管路里留了几十 ppm 的本底,只把阀门切过去是远远不够的,残留要吹很久才能降到目标以下。

所以切换要按"三拍"走:排空(把旧气从死区里置换出去)→ 吹扫(用新气持续冲洗)→ 稳定(等出口浓度真正到位再取气)。吹扫时间不要凭"吹两分钟"的经验估,用置换次数估更可靠:管路和腔体容积除以吹扫流量,得单次置换时间,乘上需要置换的次数。低浓度混气宁可多留几拍,也别让上一路气体的影子留在数据里。

单向阀(止回)在这里有两面性:它防止倒灌、保护上游,但每一个阀都是一段死体积和一点阻力,会拉长吹扫时间。该装的装,不该装的地方别为了"保险"堆阀件。

三、响应速度:滞后来自哪里,"先混谁"有没有讲究

第三道关口是响应。混气系统从"改设定"到"出口浓度到位",隔着一整段物理路径:管路、混气腔、单向阀、接头。响应慢,本质是这两项:纯滞后(气体还没走到取气点)与置换时间(旧气还没被置换干净)。

置换时间可以估:有效容积除以总流量。举一组算例——混气腔加上附近管路的有效容积按 100 mL 计,总流量 1 SLPM(即 1000 mL/min),单次置换约 6 秒;工程上通常要换气 3 次左右才算走通,也就是将近 20 秒。如果总流量降到 100 mL/min,同样的容积单次置换就要 1 分钟,走通就是几分钟。这说明一个常被忽略的关系:容积固定时,响应速度由总流量决定——小流量工艺点上的混气系统,天生就慢,规划测试节拍时要把这段时间算进去。

"先混谁"确实有讲究。顺序原则是:浓度差最大的先混,也就是先做主稀释,把高浓度与稀释气先混合拉到中间浓度,再掺入需要精细调节的小流量组分;反过来让高浓度气体先走一段细长管路,那段管路里的浓度既高又慢,整条混气系统的响应都会被它拖住。混合级数上,多级串联均匀性更好,但每加一级就叠加一份容积与滞后,级数够用就好,不是越多越好。

混气系统的均匀性靠结构,不靠"腔做大"。腔体容积大了,置换更慢;真正决定混得匀不匀的,是腔内结构(挡板、静态混合元件)和取气点的位置——取气点要放在充分混合之后,而不是紧贴某一路的出口。单向阀、过滤器这些"保护性"部件,同样都在响应链上加容积,选型时要有取舍。

四、湿度:加湿放在哪,比怎么加湿更关键

第四道关口是湿度。很多工艺既要配浓度又要控湿度,但这里有一条容易踩错的顺序:气体质量流量计不能过湿气。热式原理靠传感元件与气流之间的热传递测流量,冷凝液或液滴附着在传感元件和阀件上,轻则读数漂移,重则腐蚀与污染,而且这种损伤往往不可逆。所以加湿环节必须放在所有气体质量流量计的下游——先在干侧把各路浓度按比例配好,再对混合气加湿;而不是把湿气直接送进任何一路的流量计。

加湿方式常见的有三种,各有取舍:鼓泡饱和法简单可靠,湿度跟随水温,滞后大、有带液滴的风险;膜加湿无液滴、气液分离干净,响应居中;汽化注入的可控性最好,但需要配套的温控与蒸发腔。选哪种取决于湿度精度要求与允许的响应时间,不必追求一步到位。

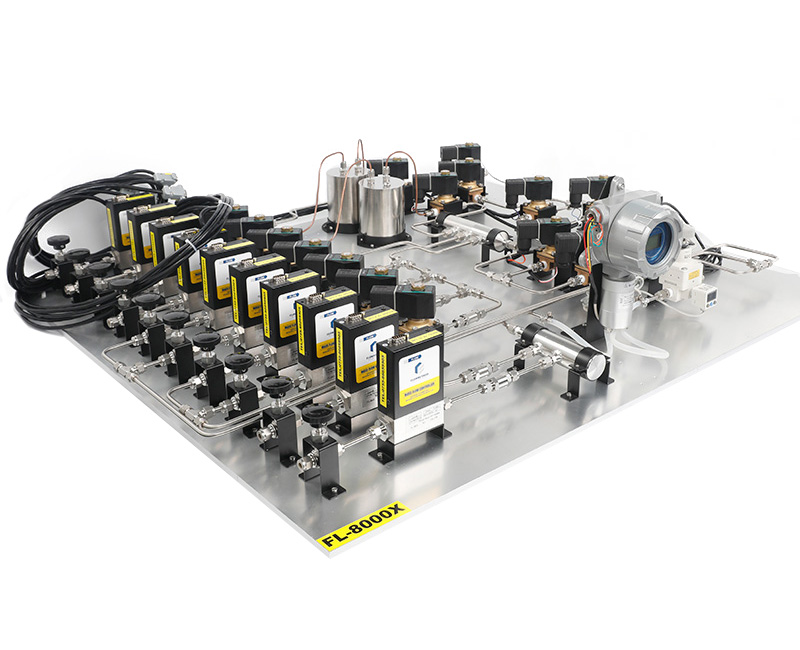

湿度还会改浓度,这一点经常被漏算:水汽进入混合气后占据了分压,目标组分的浓度随之被"稀释"下来。所以浓度定义要先说清是干基还是湿基——干基浓度按干气配比计算,湿基浓度要把水汽算进总流量,两套算法差值可以很大,验收时双方口径不一致最容易扯皮。最后,载有湿气的管段要做好保温,让管壁温度维持在露点以上,一旦在管路里冷凝,前面所有努力都会在那一小段液态水里打折。需要浓度与湿度同时受控的场合,可以看做多路温湿度控制混气系统(例如 FLC-8000X 这类机型)——多路气体独立控制、湿度独立设定,本质就是把"干侧配比、后段加湿"做成一套受控流程。

五、开环还是闭环:默认开环省掉的是成本,闭环买回的是"知情权"

第五道关口是控制策略。大多数混气系统默认开环:按流量比设定浓度,理论值就是期望值。这个默认有一条隐含前提——所有部件都工作正常、都足够准。真实情况是,任何一台流量计的漂移、任何一处微漏、任何一个阀门的卡滞,都会让实际浓度偏离设定值,而且开环系统对此一无所知:数据照常记录,测试照常进行,问题要到下游环节才暴露,甚至一直不暴露。

闭环当然能买回这份"知情权"——在关键点装浓度分析仪,用实测浓度修正配比。但要清楚闭环的三重代价:其一,分析仪本身就是一条新的精度链,有自己的量程、精度、响应时间和维护周期;其二,混气系统是一个大惯性系统,容积滞后加上管路纯滞后,控制参数不好调,调猛了振荡、调缓了跟不上;其三,一旦有湿度参与,分析仪的采样与测量还会被水分干扰,采样管路的冷凝又是一层风险。湿度条件下的闭环控制,复杂度远高于干气系统。

所以更务实的做法是分级:以开环为主体,把在线监测装在最要紧的节点——通常是低浓度端或高价值工艺段——用实测数据核对开环的假设;再靠定期标定与出厂报告里的逐台数据,把"部件都正常"这条前提变成可追溯的证据,而不是一句默认。闭环不是"更高级",它是把不确定度换成成本与复杂度的一笔交易,值不值得,看你的工艺对浓度的敏感程度。

六、低浓度吸附:1 ppm 的氨走一段管路还剩多少

第六道关口最隐蔽:吸附。管壁不是惰性边界,气体分子会在内表面吸附、脱附。哪些气体要当心?极性强、易凝结、易反应的介质最明显——氨、硫化氢、二氧化硫、水汽、VOC 类;而氢气、氮气、氩气这类小分子惰性气吸附损失有限(氢气的麻烦在别处:分子太小,渗透与微漏才是它的问题)。所以低浓度吸附问题,举"1 ppm 的氨"比"1 ppm 的氢气"更典型:走完一段未经钝化处理的管路,出口浓度在开始的几十分钟里可能明显低于设定值,要等内表面逐渐趋于饱和,浓度才慢慢爬上来。

这正是吸附麻烦的地方——它是动态的:随时间从低往高变(趋向饱和)、随浓度和温度变、切换气路后又会反过来解吸形成"拖尾"。这意味着不存在一个"补 0.2 ppm 就准了"的固定补偿系数:那个系数只在某一种浓度、某一个温度、某一段使用历史下成立,换个工况就失效。所以补偿的路子不是"找一个万能系数",而是把损失先变成可重复的量,再把可重复的部分标定出来补掉。

先说设计端的正路,四条:一是选惰性壁面,电解抛光不锈钢或惰性涂层、PFA 内衬管路,从源头减少吸附位点;二是缩短管路、减少死区、提高流速,让气体少在系统里停留;三是充分吹扫与平衡,等出口浓度稳定之后再开始采样或判定,把"平衡时间"当作工艺步骤写进操作规程;四是用接近目标浓度的标准气现场标定,或在关键点用在线分析比对,把"凭感觉补"换成"可追溯的标定"。

那管路已经既成事实——老系统不想动、低浓度又必须做——怎么办?工程上确实有一套"提前补偿"的做法,核心是五步,一步都省不得:

  1. 先预饱和。正式配气之前,用接近目标浓度的气体、按工作流量吹一段时间(几十分钟量级,以取气点浓度读数走平为准),把内表面的吸附位点先占掉。饱和之后,同一工况下的吸附损失会收敛成一个可重复的小量——补偿成立的前提,是损失先变得可重复;没做预饱和就谈补偿,补的是一段还在爬升的曲线,补了也白补。
  2. 在取气点实测反推。分析仪或标准气接在取气点(不是流量计出口),测"设定浓度"与"实际拿到浓度"的差,把这个差按比例摊回源路设定——比如目标 1.00 ppm、实测 0.93 ppm,就把设定值上调到 1.07 ppm 附近。补偿值要注明适用工况:这套混气系统的浓度点、流量、温度、管路状态,缺一项都不算数。
  3. 分点补偿,不做一条线。吸附损失与浓度不成正比,低浓度端损失占比更高,一条"设定×1.07"的直线外推到全量程必然失真。在低、中、高各标 2~3 个点,得到分段补偿值,段内内插使用。
  4. 工况变了要重标。补偿表只在"同一套管路、同一流量、同一预饱和流程"下有效;流量调过、停机过夜、环境温度变化,旧系数都可能失效。把"开机预饱和→取气点标定→按表补偿→定期回测"写成操作规程,比把一个系数写在纸上可靠得多。
  5. 回测不复现就放弃补偿。如果同样工况下测得的损失忽大忽小、复现性差,说明这套管路的吸附本身不可控——问题不在配比,回到设计端换管材、缩管路,不要在补偿上继续加码。

一句话:低浓度配气里,"补得刚刚好"的顺序是设计在先、补偿在后——先把吸附从"漂的"变成"稳的",再把稳的部分标定进配比表;一台连预饱和都省掉的混气系统,配比表算得再精细也到不了 1 ppm。

七、把六道关口串成一条设计顺序

回头看,六道关口不是六个孤立问题,而是一条设计顺序:

  1. 先定浓度范围:最低与最高目标浓度各是多少、常用点落在哪,决定量程分段与稀释级数;
  2. 再列介质清单:哪些是常规气、哪些含腐蚀性或易凝结组分、切换组合有哪些,决定通气材质、管路独立性与吹扫方案;
  3. 定响应要求:测试节拍允许多少秒的稳定时间,反推混气腔容积、混合级数与"先混谁"的顺序;
  4. 定湿度指标:湿度精度与露点要求,决定加湿位置、加湿方式与保温方案;
  5. 定控制策略:开环为主体还是关键点闭环,在线监测装在哪几个节点;
  6. 最后做低浓度验证:平衡时间、惰性管路、标准气比对;管路改不动的老系统,按"预饱和→取气点标定→分点补偿→定期回测"把吸附损失关进规程里。

这套顺序走完,混气系统该配几段量程、哪几路要独立管路、加湿放哪里、闭环装在哪,答案基本就落在纸面上了。剩下的执行问题——量程段的取舍、材质的细化、非标接口与结构——就是和厂家把工况一条条对过去的功课:混气系统厂家比价之前,先把这张工况清单填完,比出来的价格才有意义。

结语

混气系统的"准",不是装完之后调出来的,是在设计阶段一道一道关口把关出来的。浓度跨度决定量程怎么分,介质与残留决定管路怎么走,容积与顺序决定响应快不快,加湿位置决定湿度控不控得住,开环还是闭环决定出了问题知不知道,管路吸附决定低浓度做不做得到。六道关口,顺序就是逻辑。
