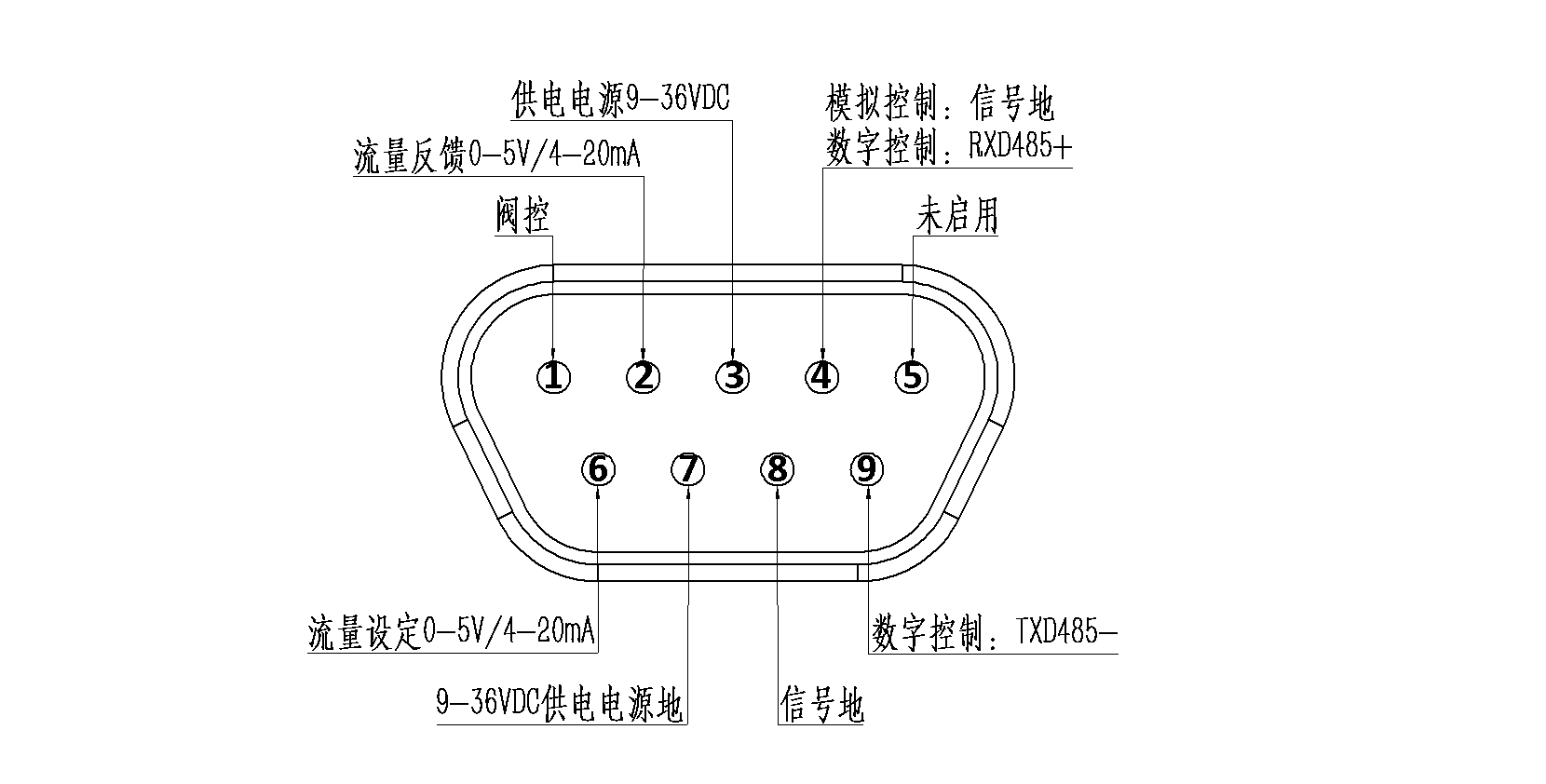

| 引脚 | 定义 | 说明 |
|---|---|---|
| 1 | 阀控 | 电磁阀控制引脚；开路为阀控状态，接地为强制关闭状态，接供电电源电压为强制清洗状态。 |
| 2 | 流量反馈 | 仅在模拟模式下有输出；输出信号为 0–5V 或 4–20mA，二选一。默认 0–5V 输出，出厂前设定。 |
| 3 | 供电电源 | 供电电源正极；单电源供电时为 9–36VDC。 |
| 4 | 控制信号地 / 485+ | 模拟产品：控制信号地；数字产品：485+。 |
| 5 | 未启用 | 无效。 |
| 6 | 流量设定 | 仅在模拟模式下有效；输入信号为 0–5V 或 4–20mA，二选一。默认 0–5V 输入，出厂前设定。 |
| 7 | 供电电源地 | 供电电源地。 |
| 8 | 控制信号地 | 控制信号地。 |
| 9 | 485− | 数字产品：485−。 |
