外观尺寸

原始尺寸图直接展示 · 尺寸单位 mm

802 / 803 系列

FL-802 / FL-803 / CM-802LD / CM-803LD

802 / 803 系列外观尺寸图 — 点击尺寸图可查看原始清晰大图。

805 / 807 系列

FL-805 / FL-807 / CM-805LD / CM-807LD

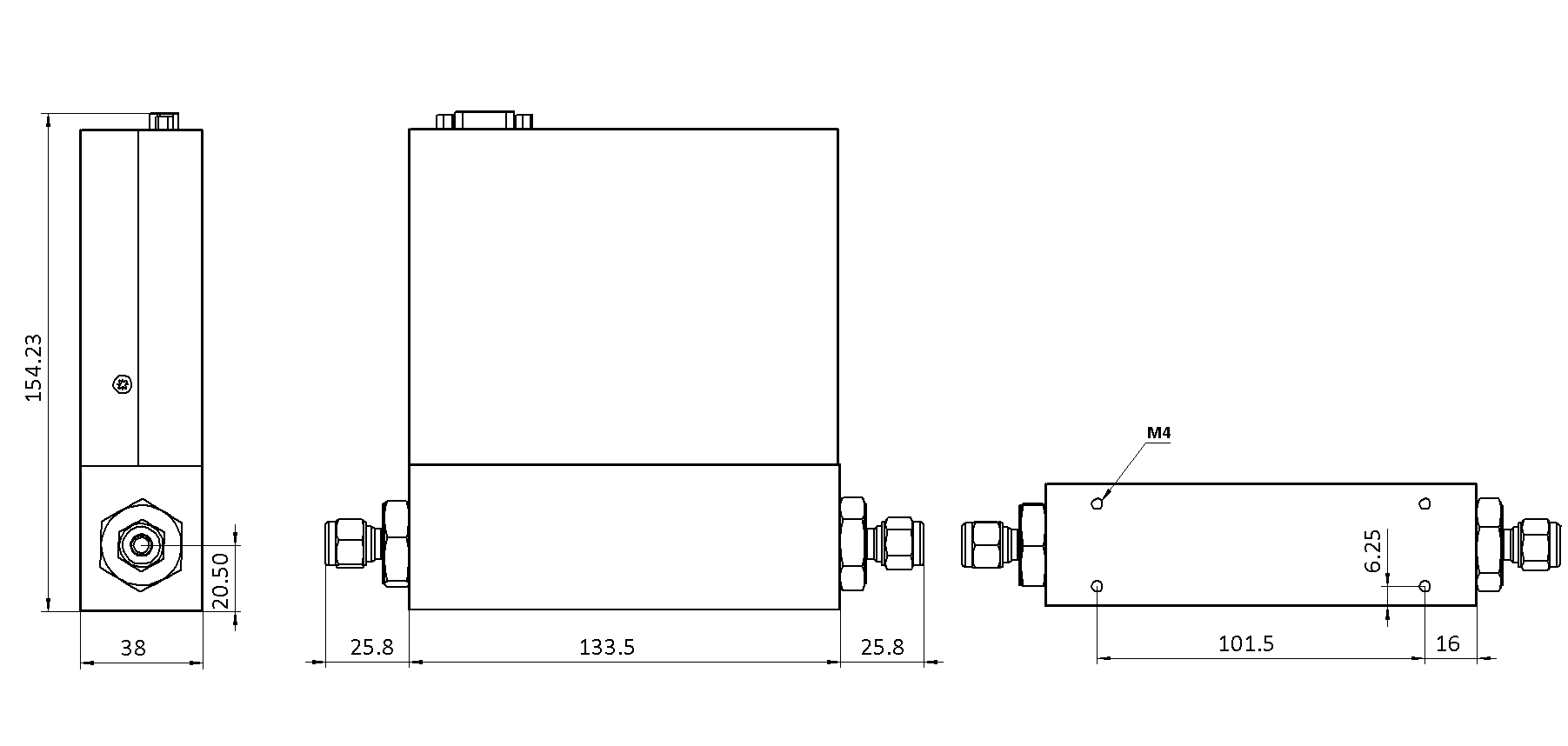

805 / 807 系列外观尺寸图 — 点击尺寸图可查看原始清晰大图。

具体尺寸以图内标注为准；接头与安装细节请结合对应型号确认。
