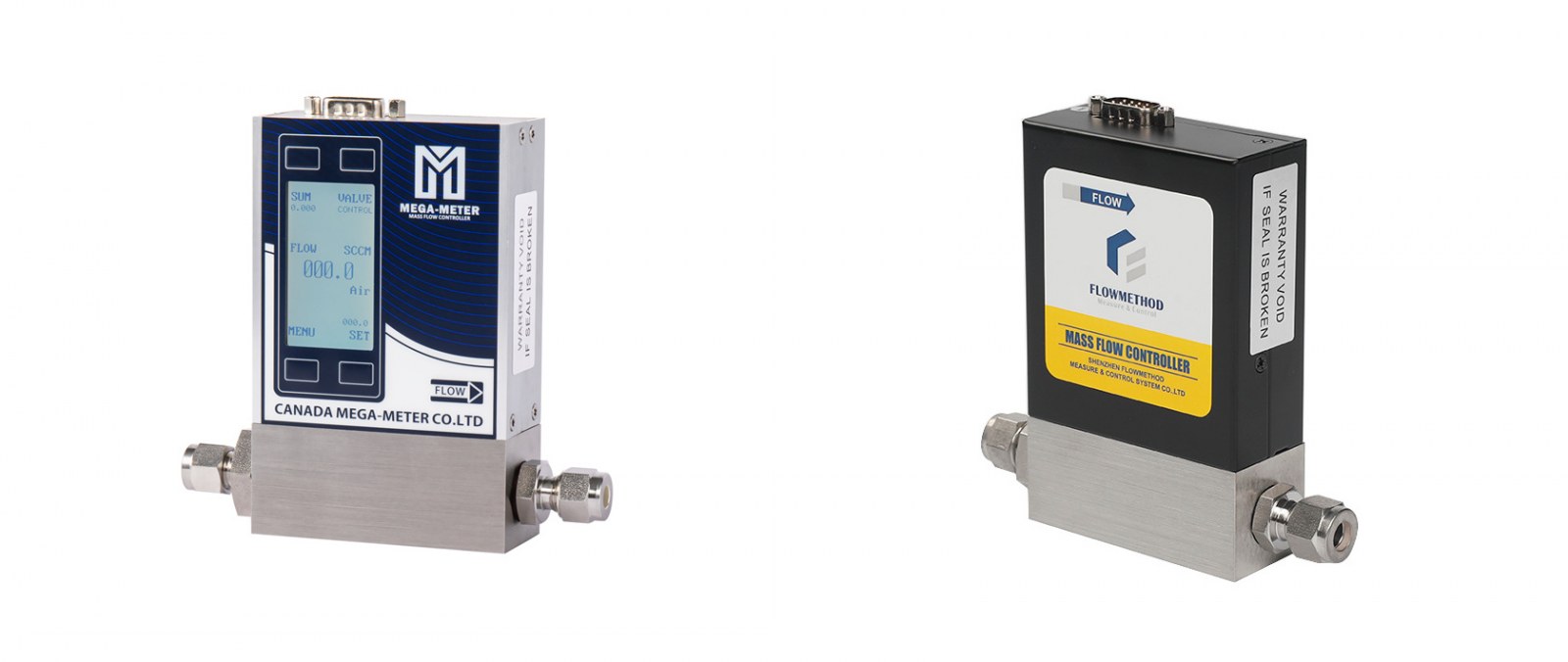

本机显示还是外配显示仪表？CM-802LD 和 FL 系列的差别

本机显示还是外配显示仪表？CM-802LD 和 FL 系列的差别

选气体流量控制器时，一个经常被推到面前、却没被认真回答的问题是：流量读数在哪里看？设定在哪里做？

答案有两种做法。一种是把显示屏和按键直接做进控制器本体，一台设备自己就能设定、自己显示；另一种是本体只负责测和控，显示交给另一台仪表。两者的差别不只是"多了一台还是少了一台"，它会直接影响你的接线方式、台面占用、后续加设备的方式。

弗罗迈的产品线里，这两种做法都有：CM 系列采用一体显示形式（本体自带屏），FL 系列则把显示部分放在外配仪表上。下面用 0–10 SLPM 这一档最常见的量程，把两种形态的实际差别讲清楚。

一 · 两种形态，一句话各说清

先看两个官方页面对各自形态的原文表述。

CM-802LD 页面写的是「本地直观操作」和「本地显示与设定，支持远程连接」，接口与选型栏进一步说明「CM 系列采用一体显示形式」。场景配置里第一项直接是「本机设置与显示」，配置内容写明「本机屏幕与按键 ＋ CM-802LD」，说明是「本地设定与读数 · 无需外部控制器」「本机按键设置和LCD直接显示，桌面操控直观便捷」。

FL-802-A 页面的产品概览首项是「匹配设备信号」，标注「0–5 V 或 4–20 mA 模拟接口」，通篇没有本机显示的表述。它的场景配置第一项叫「傻瓜式桌面设定与显示」，配置内容是「FL-100 ＋ FL-802-A」，说明为「用FL-100设定和显示流量，适合单路桌面现场操作」。

一句话概括这个差别：CM 是本机屏幕上设定和读数，FL 是本体出信号、FL-100 负责显示和设定。

二 · 差别一：设定与显示这件事，在谁身上完成

这是两种形态最实质的区别，也是选型时最该先想清楚的一条。

CM-802LD 的设定和读数都在本体完成。 本机按键设置、LCD 直接显示，页面明确写「无需外部控制器」。对刚开始搭一台设备、或者实验室里单路手动调试的场景，这意味着接上气源和管路之后，手上就有可以操作的界面，不需要再额外摆一台仪表、也不需要另拉一条线过去。

FL-802-A 的本体只负责把流量变成信号。 它的输出就是 0–5 V 或 4–20 mA 模拟量，设定值和读数要靠外配的 FL-100 来承接。FL-100 在官网的「显示仪表与配件」分类里，条目名称是「FL-100 显示仪表」，说明是「流量设定与显示，随设随用」。

不过，FL 侧并不是"只能"靠 FL-100。FL-802-A 页面另外给了两种接法：接入 PLC 模拟量通道（PLC 模拟量模块 ＋ FL-802-A，AO 设定 → / AI 反馈 ←），以及电脑＋采集卡（电脑＋采集卡 ＋ FL-802-A，模拟输出设定 / 模拟输入反馈）。也就是说 FL 系列的显示与设定可以落在 FL-100 上，也可以交给 PLC 或电脑。

同样地，CM-802LD 有本机屏，也不等于只能靠本机用。它的场景配置里就列了另外两种：「用电脑设置与监控」（电脑 ＋ CM-802LD，数字设定 ↔ 流量读取）和「接PLC」（PLC模拟或数字控制 ＋ CM-802LD，模拟设定与反馈 / RS485 · Modbus RTU）。页面那句「本地显示与设定，支持远程连接」，说的就是这个意思。

所以真正的问题不是"一体显示好还是外配显示好"，而是：你希望这套设备在多数时候由谁来设定和读数。 想在台面上直接动手、少一个环节，选一体显示；想让现场由 PLC 或电脑统一管理，本机屏只是多一个便利项。

三 · 差别二：不是所有"一体显示"都带设定

这一点容易被忽略，但选型时会直接影响操作方式。

CM 家族里，控制器型（CM-802LD）是本机设定与读数，页面场景配置写的是「本机按键设置和LCD直接显示」。

而流量计型（CM-802LD-M）在本机的定位是看，不是调。它的场景配置第一项叫「本机流量显示」，配置内容是「本机LCD显示 ＋ CM-802LD-M」，说明是「流量读数直接显示」「通过本机LCD查看流量，适合桌面或设备面板使用」。参数表里，CM-802LD 有「控制范围 1–100%」一栏，CM-802LD-M 则没有这一栏。

FL 侧的对应关系也一样：FL-802-A-M（气体流量计）的场景配置第一项是「桌面流量显示」，配置内容为「FL-100 ＋ FL-802-A-M」，信号流向写作「流量信号 → 显示仪表」，说明是「用FL-100显示流量，适合单路桌面现场读取」。

换句话说，显示形态是分两层的：先决定显示放在本体还是外配仪表上，再决定这台设备是能被设定（控制器）还是只负责读数（流量计）。CM-802LD 与 CM-802LD-M 都是一体显示，但前者能在本机设定，后者本机只显示读数。

四 · 差别三：精度档位和通信能力并不随显示形态走

选形态的时候最容易犯的错，是以为"换了显示方式，其他参数就差不多了"。实际不是。以 0–10 SLPM 这一档为例：

「信号」栏为速写，完整含义：CM-802LD / CM-802LD-M＝本机屏可设定显示，同时提供 RS485、MODBUS RTU 数字通信与 0–5 V / 4–20 mA 模拟量；FL-802-A / FL-802-A-M＝仅 0–5 V 或 4–20 mA 模拟量输出，不含数字通信。

FS 表示满量程；精度按满量程定义，具体精度档位、标定量程及接口配置以订货确认资料为准。

表中 CM-802LD-M 与 FL-802-A-M 的指标，与同系列非-M 型号一致（-M 是同系列的流量计型变体：量程段、精度档位、重复度、响应时间、工作温度、供电电压与功耗均与同系列控制器型相同）。

「/」表示该项在 -M 流量计型上不适用 —— 流量计型只负责读数、不可设定，故不设控制范围。

订货前仍请以具体型号的确认资料为准。

表里有三处值得单独说：

第一，精度档位分两档，跟外壳形态无关。 CM-802LD 与 CM-802LD-M 都提供 1% / 0.5% / 0.1% FS 三档，FL-802-A 与 FL-802-A-M 只有 1% FS 一档。如果你的工况要 0.5% FS 或 0.1% FS，那这两个 FL 型号满足不了，得在 CM 侧选。顺带提醒一句：±0.25% 是重复度，不是精度档位，订货时别把这两个指标混在一起。

第二，通信能力也分两档。 CM-802LD 与 CM-802LD-M 的信号与操作栏都写着「本地显示＋RS485、MODBUS RTU、0-5V/4-20mA」，也就是带本机显示的同时也带数字通信；FL-802-A 与 FL-802-A-M 的信号与操作栏只写「0–5 V 或 4–20 mA」，属于只给模拟量输出的模拟式流量计，参数表里没有独立的通信选项栏。现场如果要多台组网或者走数字通信，这一项得一起看。

第三，功耗差 1 W。 CM-802LD 参数表标 5 W，FL-802-A 标 4 W。这是个小差别，但在多通道柜内密集安装时，累计功耗是要算进供电余量的。

五 · 差别四：外配方案不止一种显示仪表

选了 FL 路线，显示端不一定是 FL-100。

官网「显示仪表与配件」这一类里除了 FL-100 显示仪表，还有「触摸屏控制」（说明：触屏控制，软件按需定制）和「FL-4000x 四路接线控制器」（说明：四路集成控制，可级联扩展），以及接头与混气腔这一类。页面自己给出的读法是：「从显示操作、多路控制到气路连接，先选择需要的配套类别，再按现有设备确认接口与配置」。

需要说明的是，这些页面上没有写明各自的适配型号范围，所以本文只作分类事实的引用，不做"某个 FL 型号可以配某台仪表"的断言。如果你手上是多路需求，要接的设备数量和接口类型和 FL-100 桌面单机不是一个量级，那就需要按实际配置跟工程师核对。

六 · 选型速查

要本机直接设定和读数、尽量少一个设备 → CM-802LD（控制器型，本机可设定）

要本机看读数、本机不设定 → CM-802LD-M（流量计型，本机只显示）

要本体只出模拟信号，设定显示交给外配仪表 → FL-802-A ＋ FL-100，或 FL-802-A-M ＋ FL-100

要现场由 PLC 或电脑统一管理，本机屏只是便利项 → CM-802LD 仍可接 PLC（模拟设定与反馈 / RS485 · Modbus RTU）或接电脑

要 0.5% FS 或 0.1% FS 精度 → 在 CM-802LD / CM-802LD-M 上选，两个 FL 型号只有 1% FS

要 RS485 / MODBUS RTU 数字通信 → 同样在 CM 侧选；两个 FL 型号的信号与操作栏只列 0–5 V / 4–20 mA

要多路或触摸屏方案 → 属配套件选型范畴（触摸屏控制器、FL-4000x 四路控制器各自适配哪些型号，需按实际配置与工程师核对）

说明书、尺寸图与协议资料，请按具体型号确认。如果你已经有明确的气体种类、流量范围和工作压力，把工况发过来，工程师可以帮你核对适合的系列与配置。
